石化库区储运设备
组合式钢制栈桥


   组合式钢制栈桥(台)是用于安装汽车、火车液体介质装卸设备及配套管线,并供人员操作时行走的综合作业平台。

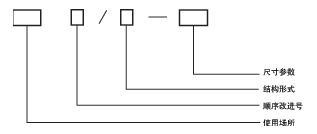

型号说明

•使用场所代码: QC - 汽车用 HC - 火车用
•结构形式代码: T - 栈台 Q - 栈桥
•顺序改进号代码: 用数字1、2、3 …表示(具体见通用规格型号一览)
•尺寸参数代码:标注栈桥/台尺寸 用字母B×A B - 宽(米) A - 长(米)

通用规格型号一览

使用场所及结构形式 顺序改进号 特征描述
宽度Bm
长度Am
高度m
型号
汽车栈台
1
单立柱
1.6
1.5
2.5
QCT/1-1.6*1.6
2
双立柱
2.0
2.0
2.5
QCT/2-2*2
3
通过式
2.0
根据用户需要
4.5
QCT/3-2*A
火车栈桥
1
单侧
1.6
根据用户需要
3.5
HCQ/1-1.6*A
2
双侧
2.0
根据用户需要
3.5
HCQ/2-2*A
3
简装式
2.0走道0.8
根据用户需要
3.5
HCQ/3-2*A

  注:我公司可根据用户要求设计、制造特殊规格栈桥。

QCT/1-1.6×1.6型 单立柱汽车栈台
   使用场合:汽车槽车侧面装卸作业
   材  质:碳钢或不锈钢
   表面处理:抛丸除锈
   防腐处理:油漆或热浸锌
   面板形式:钢格板或花纹板


 多安装4台鹤管和3台活动梯
QCT/2-2×2型 双立柱汽车栈台
   使用场合:汽车槽车侧面装卸作业
   材  质:碳钢或不锈钢
   表面处理:抛丸除锈
   防腐处理:油漆或热浸锌
   面板形式:钢格板或花纹板
   最多安装4台鹤管和2台活动梯

QCT/3-2×A型 通过式汽车栈台
   使用场合:汽车槽车通过式装卸作业
   材  质:碳钢或不锈钢
   表面处理:抛丸除锈
   防腐处理:油漆或热浸锌
   面板形式:钢格板或花纹板
   栈台长度可根据需要设计


HCQ/1-1.6×A型 单侧火车栈桥
  使用场合:火车槽车单侧装卸作业
   材  质:碳钢
   表面处理:抛丸除锈
   防腐处理:油漆或热浸锌
   面板形式:钢格板或花纹板
   车位(总长)可根据需要设计

HCQ/2-2×A型 双侧火车栈桥
  使用场合:火车槽车侧面装卸作业
   材  质:碳钢
   表面处理:抛丸除锈
   防腐处理:油漆或热浸锌
   面板形式:钢格板或花纹板
   车位(总长)可根据需要设计


HCQ/3-2×A型 简装式火车栈桥
  使用场合:火车槽车侧面装卸作业
   材  质:碳钢
   表面处理:抛丸除锈
   防腐处理:油漆或热浸锌
   面板形式:钢格板或花纹板
   车位(总长)可根据需要设计

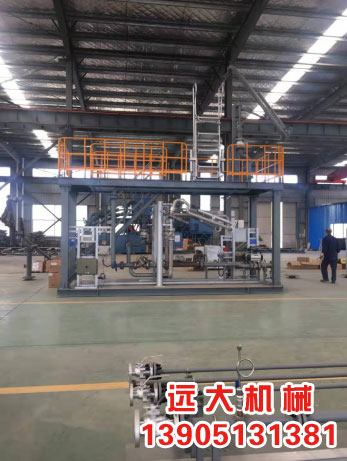

现场图片
